S7-200编程好了如何接线？

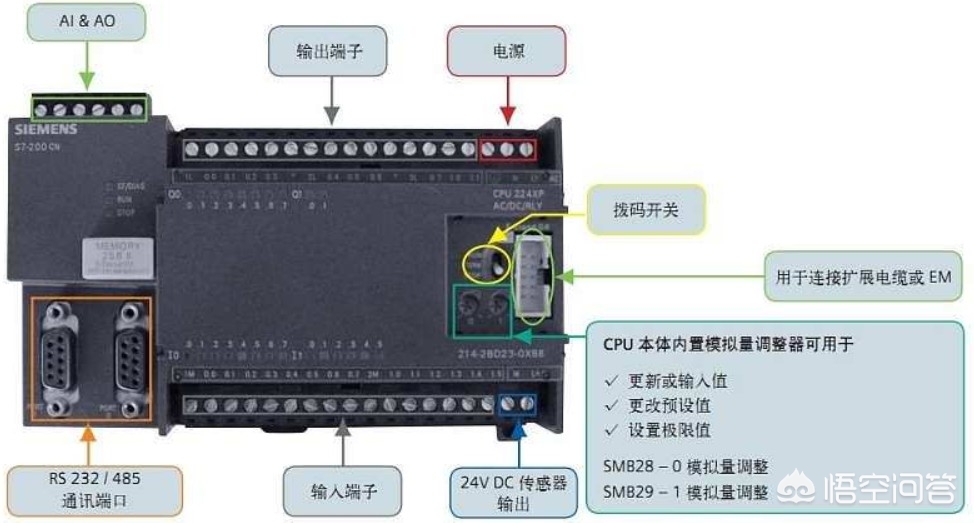

关于接线问题，其实只要你只要有电气原理的相关知识，那么是很容易通过S7-200的手册完成接线的。我们首先来认识以下S7-200的模块，它是一个小型PLC，集成了CPU，I/O，通讯等功能。

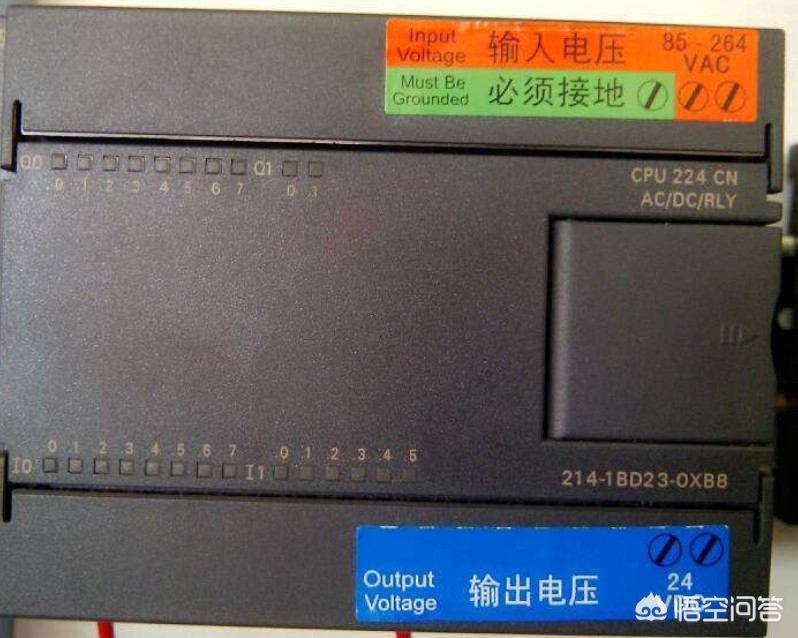

从上图中可以看出S7-200的基本的接线分布情况。首先说电源部分，根据电源的电压等级选择AC220或者DC24V。在你刚拿到PLC模块时，在标签上会明确标明电压等级。需要特别注意，接线时不能搞错，否则就把把模块烧掉。

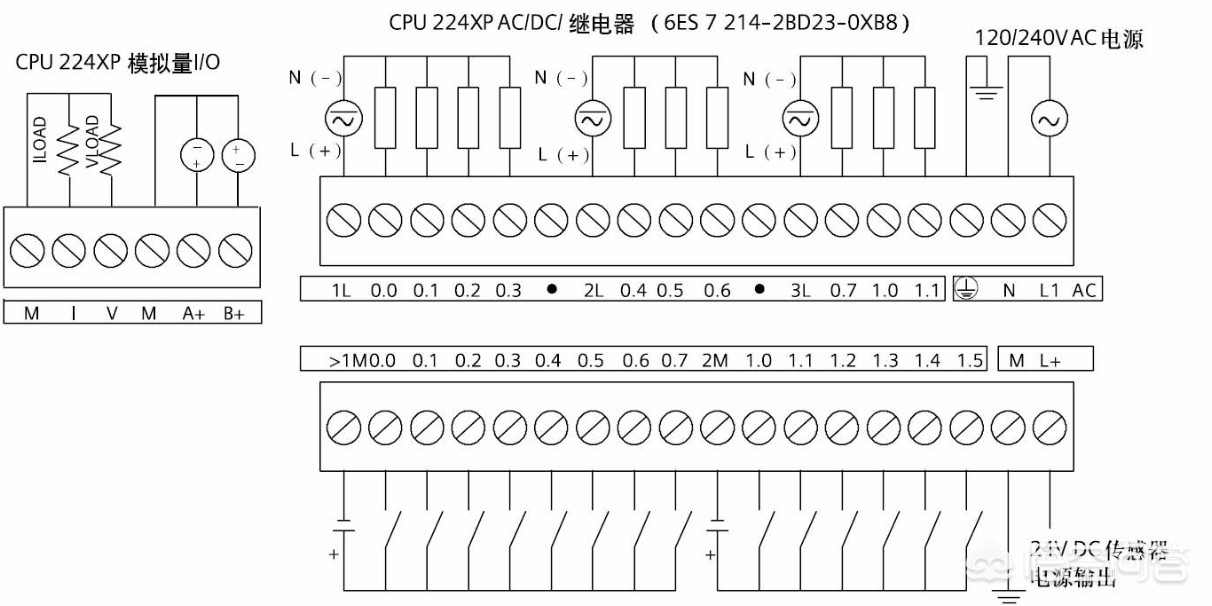

然后呢是I/O的接线，这个相对来说就比较难了。可以看下图中的接线。

此PLC是一台CPU224XP CN的模块，它集成了数字量和模拟量输入输出。

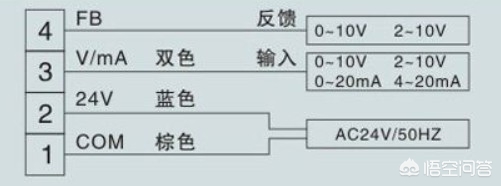

在图片的左侧是AI模拟量输入输出的接线。它是一个2入2出的模块。图中M段为公共端，I/V为电流或者电压输出端，输出端可以控制阀门的开度，电机的转速，M接阀门的公共端，I/V接阀门的输入端。如下图：3(FB)端与M端连接，4(V/mA)端与I/V端连接，然后单独给阀门执行机构供电就可以了。这个就是模拟量输出的接线方式。

模拟量输入接线方式比较复杂，它分为2线制，3线制，4线制不同的接线方式。

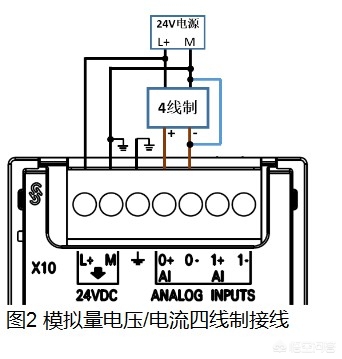

首先介绍4线制，4线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。4线制信号的接线方式如下图，图中L+连接DC24V+，M连接DC24-，0+接信号正，0-接信号负。

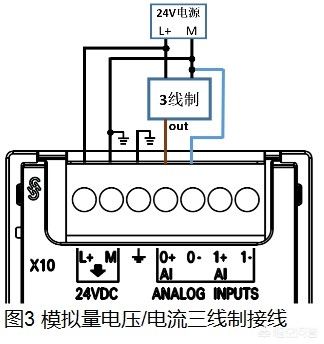

然后是3线制，三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。三线制信号的接线方式如下图，电源部分和4线制是一样的接发，信号部分，信号负接DC24V-

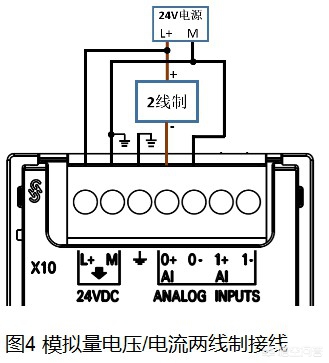

然后是2线制，两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。由于S7-200 CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。两线制信号的接线方式如下图，2线制的仪表信号正接DC24V+，信号负接0+，PLC的M接DC24V-，同时接0-。

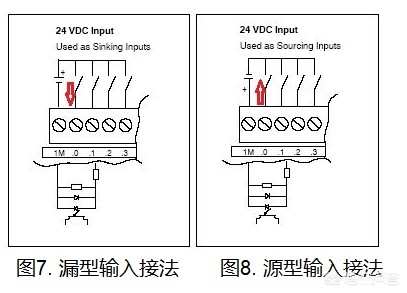

下面介绍一下数字量输入的接线方式，对于输入分为源性输入和漏型输入，下图中表明了两种不同接发，1M公共端接DC24V的正或者负，DC24V的负或者正接开关量的一端，输出端0/1/2.....接开关量的信号线。对于数字量输入电路来说，关键是构成电流回路。输入点可以分组接不同的电源，这些电源之间没有联系也可以。

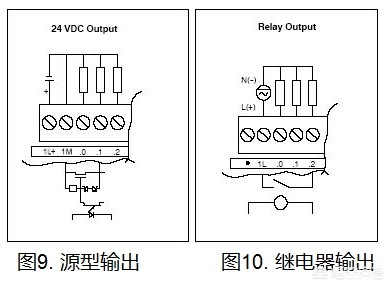

然后介绍一下数字量输出端的接线方法，对于PLC的数字量输出一般分为晶体管输出和继电器输出两种。晶体管输出只能接成源型输出，不能接成漏型，即输出为24V。一般晶体管输出可以频繁动作。 继电器输出是一组共用一个公共端的干节点，可以接交流或直流，电压等级最高到220V。例：可以接24V/110V/220V交直流信号。但要保证一组输出接同样的电压（一组共用一个公共端，如1L、2L）。对于弱小信号。继电器输出点接直流电源时，公共端接正或负都可以。 继电器输出可以直接接用点设备并对其进行控制，比如可以直接接阀门，控制阀门开关。

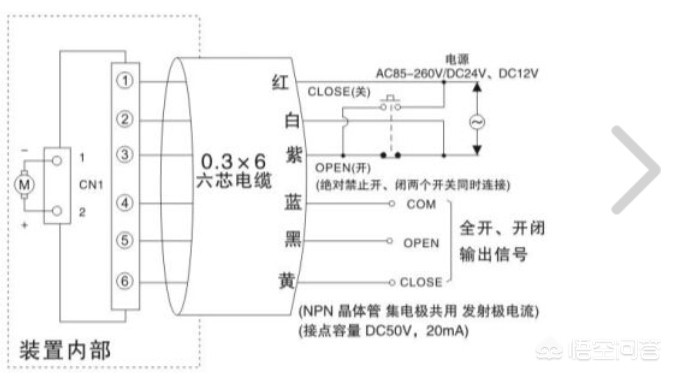

如下图，1L端接DC24V，OPEN/CLOSE端接PLC的0/1/2......

好了以上就是西门子S7-200的接线。
